>> Festigkeitsanalyse
- Festigkeitsanalysen mit Finite-Elemente-Methode unter Berücksichtigung nichtlinearer Randbedingungen und/oder nichtlinearem Werkstoffverhalten
- Thermomechanische Untersuchung durch Einlesen von Temperaturfeldern aus Strömungsberechnungen
- Unterstützung bei der Klärung von Schadenursachen
- Nachweis bzgl. statischer Festigkeit, Ermüdungsfestigkeit / Betriebsfestigkeit und Stabilität nach einschlägigen Normen oder Richtlinien (z.B. FKM, Eurocode, AD Merkblätter oder Kundenvorgabe)
- Nachweis von Maschinenelementen nach einschlägigen Normen oder Richtlinien (z. B. DIN 743, VDI 2230)
Verwendete Software
Hypermesh / Radioss / Optistruct / Code Aster
Praktische Anwendungsfelder

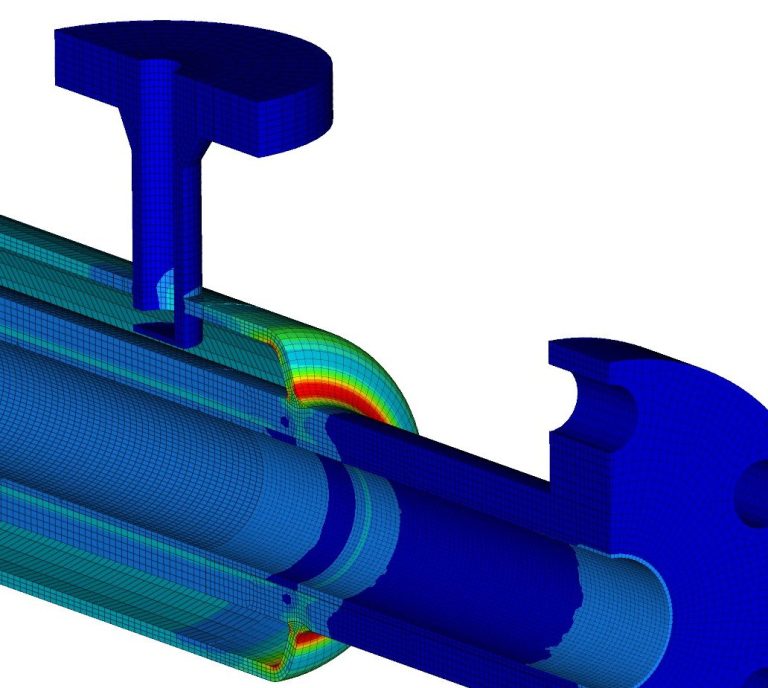

Mit Hilfe eines CFD-Modells wird das Temperaturfeld der Bauteile ermittelt und in einer anschließenden Festigkeitsberechnung die Beanspruchung ermittelt und die Spannungen dargestellt. Hochwertige Hexaedernetze kommen hierbei häufig zum Einsatz.
Wärmeübertrager
Wärmeübertrager

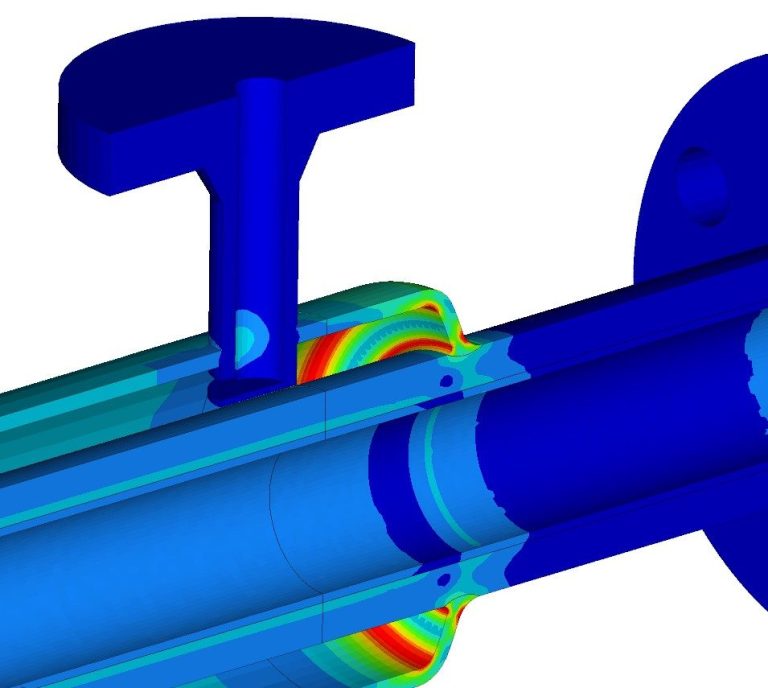

Druck und Temperaturlasten werden hinsichtlich der Beanspruchung der fest verschweißten Bauteile untersucht. Spannungen werden nach unterschiedlichen Regelwerken beurteilt, so z.B. FKM Richtlinie oder AD-Merkblätter.
Wärmeübertrager
Die FEM ermöglicht eine flexible Analyse verschiedenster Bauteilgeometrien unter Berücksichtigung von strukturmechanischer, thermischer und dynamischer Belastung. Dies erlaubt eine präzise Bewertung der Festigkeit von Bauteilen und Schweißnähten und Schraubenverbindungen.

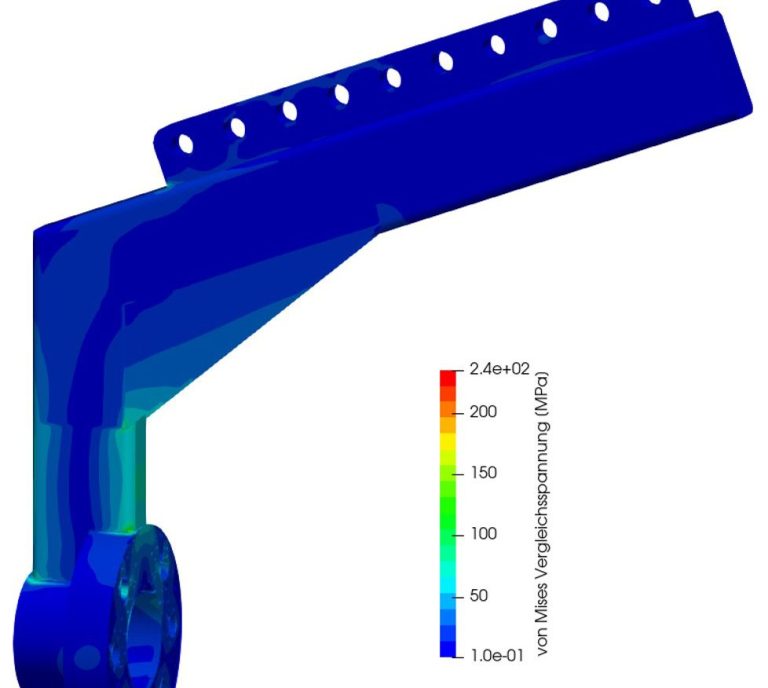

Dargestellt ist ein Beispiel einer Hebesäule als Sonderkonstruktion aus dem Bereich Betriebsmittel.
Wärmeübertrager
Auf Basis der FEM erstellen wir Festigkeitsnachweise, auf Wunsch nach von ihnen gewählten Richtlinien und Normen.
Beispielsweise:
- FKM-Richtlinie
- VDI2230 für Schraubenverbindungen
- DN EIN 13155 "Krane- Sicherheit - Lose Lastaufnahmemittel" für Hebezeuge und Traversen
Dargestellt ist ein Hebezeug aus der Betriebsmittelkonstruktion eines unserer Kunden.

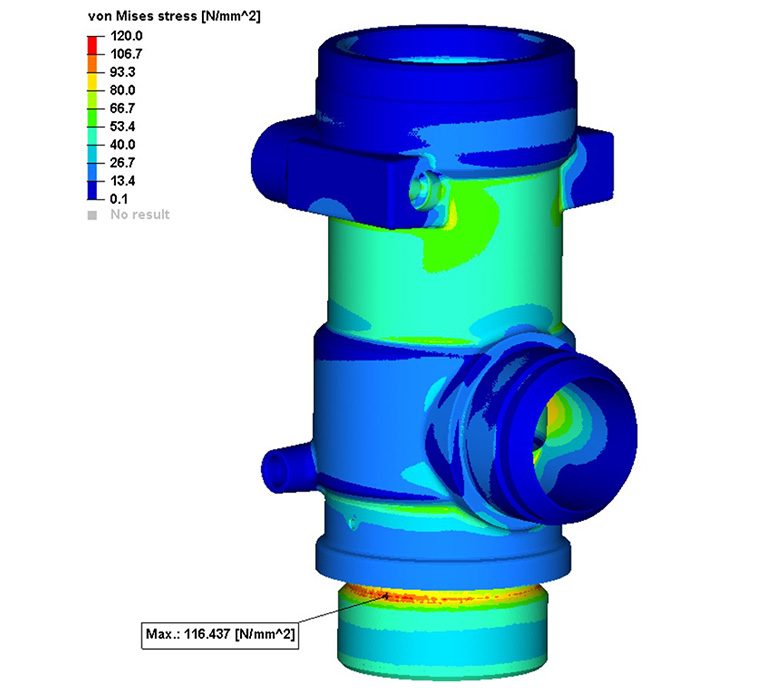

Spannungsberechnung eines Mischventils unter hohem Innendruck (150 bar(ü)). Analyse des Verformungsverhaltens unter Druckbeanspruchung. Bewertung der örtlichen Spannungen.
Mischventil

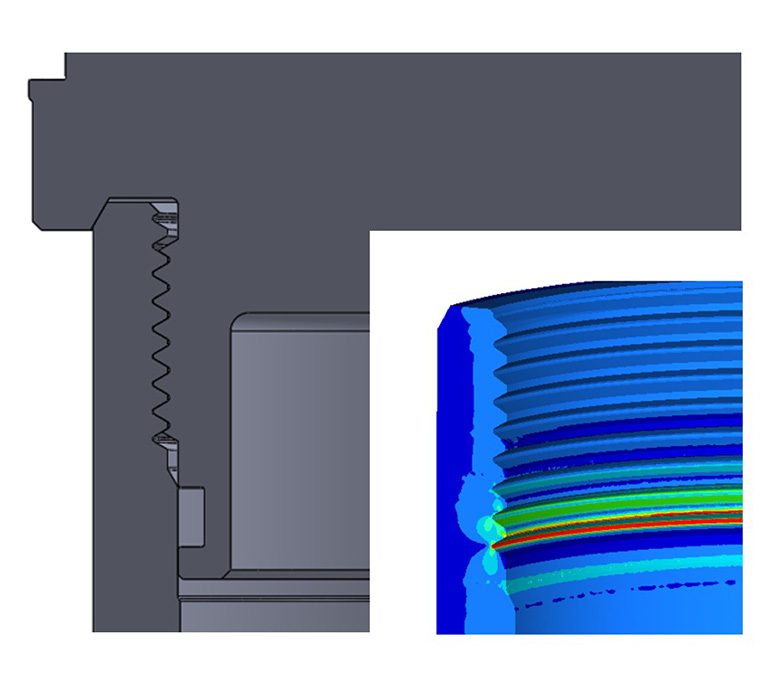

Nicht-lineare FE-Berechnung einer Verschraubung eines
Druckbehälters, p = 200 bar(ü), mit geometrisch ausmodelliertem Gewinde. Basierend auf den Ergebnissen wird eine Optimierung durchgeführt, die die maximal auftretende Spannung um über 30 % verringert und die Lebensdauer dadurch vervielfacht.
Druckbehälter
